Virtual Meter








Tras un largo hilo en PSR siguiendo el paso a paso del desarrollo del Virtual Meter, su creador (NicolasMDQ) nos ha dado el privilegio de testear el soft en los diferentes sistemas operativos obteniendo óptimos resultados.
El soft ya esta en su etapa final, soportando varios juegos...! Esto nació con la idea simplemente de conectar un Tacometro analógico en rFctor, Nico que no puedo con su genio, ya lo tenia funcionando en LFS (Ver entradas anteriores) termino agregándole varias funciones mas, que paso a detallarles mas abajo. Ya salió la primera y limitada tirada de los pequeños PCB fabricados en serie, que podremos disfrutar muchos de los usuarios de PSR.





Virtual Meter cuyo lanzamiento oficial sera en los proximos dias...

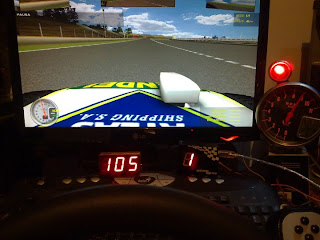

Es una interfaz que nos permite conectar un tacómetro analógico a la PC mediante el puerto USB, el software es compatible con Live for Speed, Richard Burns Rally, con los simuladores basados en el engine del rFactor, (Mods rFactor, ACTC, Top Race V6, TC2000 Racing)y con los simuladores con engine Simbin, (GTR,GRT2,GT Legends, Race, Race07, GTR Evolution). La interfaz tiene incorporado el indicador de marcha, lo cual se visualiza en un display de 1”, color rojo o azul. Para la conexión del tacómetro cuenta con una bornera, en la cual encontramos 4 salidas, MASA, +12V, SEÑAL DE BOBINA y AUXILIAR.






La interfaz es capaz de entregar una señal de bobina de hasta 13000 RPM en 4 cilindros. Este ajuste se hace en el tacómetro, sin importar cuantos cilindros tiene el vehículo que estamos simulando. Desde el software podemos calibrar la medición del tacómetro, ya que si utilizamos un instrumento económico vamos a encontrar cierta diferencia entre lo que nos indica la aguja y las PRM reales.
Para alimentar el tacómetro la interfaz tiene una entrada para transformador de 12-15 VDC, que se regulan internamente y salen por la bornera de +12V. O podemos alimentar el tacómetro directamente con los 12V de la fuente de la PC.



La salida auxiliar tiene dos funciones posibles:
Se puede utilizar para encender la luz interna del tacómetro, como si pusiéramos el vehículo en contacto. En este caso la luz de corte es controlada por el tacómetro.
O se puede utilizar para conectar la luz de corte, para que el software automáticamente encienda la luz al recibir esta información del simulador, o poder ajustar manualmente a gusto las RPM del corte, sin tener que tocar el ajuste del tacómetro.


Futuras ampliaciones:
Velocímetro digital, se conectará a la misma interfaz y nos indicará la velocidad del vehículo, en 3 displays de 1”.
Display LCD alfanumérico de 2x16 o 4x16, en el cual se podrá visualizar la información del vehículo.
Tacómetro de leds, similar a los utilizados en los autos de formula.

Todos los logos y marcas mencionadas son propiedad de Virtual Meter.
Fuente: http://www.proyectosimracer.com.ar/
