Un Volante G25 un tanto especial

Especial... porque tiene cuatro pads, dos corresponden a las marchas, y los
otros dos al acelerador y el freno, se utilizaron sensores de efecto Hall y una controladora
USB Xmac; aprovechando la misma... adicione unos botones.

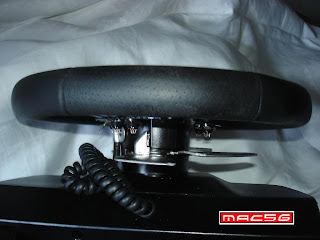

Este volante esta modificado para personas con discapacidad en sus miembros inferiores, y fue modificado a pedido de un amigo, les voy a mostrar algunas imagenes del paso a paso de la molificación. Lo primero fue retirar el volante original, para tener acceso a los dos Pads de marchas.





Acá vemos el corte que se le efectuaron a los pad, convirtiéndolos en cuatro, de esta forma nos quedan 2 para el Shift y los otros dos, para asignar el acelerador y el freno.

Se incrustaron sensores en la carcasa de la base del volante, para evitar el mantenimiento de potenciometros, el funcionamiento es muy bueno...!!! esto sirve para los pad de freno y acelerador.


Coloque un soporte de aluminio para sostener la controladora USB Xmac de dos ejes.



Y la monte de esta manera, creo era el mas adecuado.


Vista de las cápsulas con los imanes que excitan a los sensores







Aspecto del volante con los botones

Así quedo el G25,
Que lo disfrutes gus!!!!!!
-------------------
mac56
